SBEV-1B型汽車電子電器實訓系統
一、功能概述
汽車電子電器實訓系統主要由汽車電子電器實訓箱及電子電器實訓模塊收納箱組成。電工電子實訓箱上設有數字電壓表、數字電流表、PWM信號發生器、220V電源插座；提供正12V、正5V直流電源，0~15V可調直流電源，15V交流電源，數字示波器，觸控筆等。
該設備涉及新能源汽車三電核心模塊，適合中高職業院校新能源汽車電子技術、電池、電機、電驅基礎原理課程，可進行原理教學、實操訓練,使學生對新能源汽車的整體電子技術、三電系統有較全面的認識,培養符合行業崗位的理論知識能力、手能力及分析與解決問題等能力。
電工電子實訓設備包含汽車電器控制電路原理圖、電子元件認知與測量,設備配置汽車用示波器,連接測量點可實時檢測新能源汽車各系統的電器元件的工作狀態與器件的好壞。

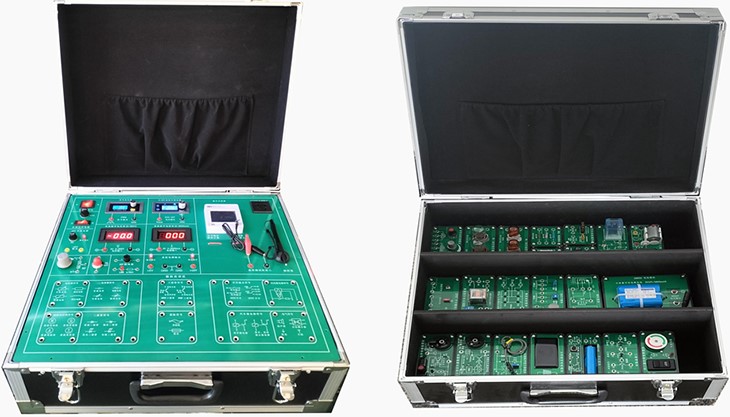

（汽車電子電器實訓設備參考圖片，具體以實物配置為準）
二、 技術參數
1.工作電源：單相三線制 AC220V±5% 50HZ
2.安全保護：過流保護，短路保護等
3. 產品尺寸：≥460*425*200mm
4.額定功率：≤0.5KW
5.環境溫度：-10～50℃
6.相對溫度：≤85%
三、基本配置
1.實驗箱1套，透明元件檢測盒收納箱1個。
1.1實驗箱整體尺寸：≥460*425*200mm
1.2汽車用嵌入式數字示波器模塊：
（1）模擬頻帶寬度：0-2MHz
（2）實時取樣率：5Msps
（3）垂直靈敏度：2mV/Div - 20V/Div 共 12 檔 (按1-2-5 方式遞進)
（4）水平時基范圍： 1μs/Div - 50s/Div 共 21 檔 (按1-2-5 方式遞進)
（5）最gao輸入電壓：50Vpk（100Vpp）
（6）記錄長度：512/1024點可選
（7）輸入阻抗：1MΩ
（8）ADC精度：8Bit
（9）耦合方式：DC/AC
（10）觸發方式：自動（AUTO）、常規（NORM）和單次（SING）
（11）觸發邊沿：上升、下降
（12）觸發源：內部、外部
（13）外觸發電壓范圍：0 - 15V
（14）可隨時凍結波形顯示(HOLD 功能)
（15）特有滾動式慢信號顯示，能完全連續顯示信號，而不像SCAN方式會造成信號顯示不連續
（16）有時間游標，可自動計算時間差值并顯示
（17）有電壓游標，可自動計算電壓差值并顯示
（18）頻率計功能：直接顯示信號頻率
（19）電壓表功能：直接顯示波形信號的最da值、最小值、峰峰值、平均值和真有效值（20）自帶3.3V方波測試信號，頻率可設置為1Hz/10Hz/100Hz/1KHz/10KHz/100KHz/1MHz/440Hz。
（21）可保存/調出采集波形
（22）波形數據PC上傳
（23）電池/USB供電
（24）內置智能充電器
（25）配套觸控筆，USB充電線，探頭線
（26）尺寸≤70*80*18mm
3.信號發生器模塊：
（1）工作電壓:3.3~30V;
（2）頻率范圍:1Hz~150KHz;
（3）頻率精度:在每個范圍上的精度是2%左右;
（4）信號負載能力:輸出電流可在5~30ma左右;
（5）輸出幅度:PWM幅值與供電電壓相等;
（6）環境溫度:L-20~+70"C.
（7）用作方波信號發生器，產生方波信號供實驗開發使用;
（8）用來產生控制電機驅動器的方波信號;
（9）產生可調脈沖，供MCU使用;
（10）產生可調脈沖，控制相關電路(PWM調光調速等應用)。
4.0-15V直流可調電源模塊：
（1）0-15V直流可調輸出，實驗箱面板有電位器調節，數字電壓表顯示，電壓2mm接線端子引出
（2）12V直流3A輸出，帶電源指示燈，電壓2mm接線端子引出。
6.直流電壓表，直流數字電流表模塊：
三位半直流電壓表電流表顯示，AC9V供電，面板2mm接線端子引出。
7.模塊實訓區：
可便捷安裝8塊實訓模塊，面板畫有多種元器件符號，整體美觀整潔。
四、實訓模塊
汽車電子電器檢測模塊由透明封閉元件盒及PCB板構成。元件盒體由透明有機工程塑料注塑而成，具有示教功能，使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、元件更換容易。元件盒面板尺寸58mm*58mm，尺寸58mm*124mm，幾種種規格。
1.透明電阻模塊 3塊
安裝多種電阻，元件引腳2mm端子引出。
2.透明電位計模塊1塊
安裝多種精密可調電位器，元件引腳2mm端子引出。
3.透明可變電阻器模塊1塊
安裝多種可變電阻器，元件引腳2mm端子引出。
4.二極管模塊1塊
安裝有發光二極管及單向二極管等器件，元件引腳2mm端子引出。
5.三極管模塊1塊
安裝有多種NPN/PNP三極管及三端穩壓器等器件，元件引腳2mm端子引出。
6.保險模塊2塊
安裝有多種多種類型保險，如汽車保險，普通保險管，可恢復保險等器件，元件引腳2mm端子引出 。
7.DPDT開關模塊1塊
安裝有多個DPDT類開關器件，元件引腳2mm端子引出。
8.SPST開關模塊2塊
安裝有多個SPST類開關器件，元件引腳2mm端子引出。
9.單/雙燈絲燈泡模塊1塊
安裝有單鎢絲燈泡及雙鎢絲燈泡等器件，元件引腳2mm端子引出
10.IS05針繼電器模塊1塊
安裝多個5針繼電器，元件引腳2mm端子引出。
11.喇叭模塊 1塊
安裝喇叭，音樂芯片等器件，元件引腳2mm端子引出。
12.閃光燈模塊 1塊
安裝汽車閃光繼電器等器件，元件引腳2mm端子引出。
13.光學傳感器模塊 1塊
通過遮擋光學傳感器模塊輸出脈沖信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。
14.18650電池模塊 1塊
安裝多個18650鋰電池，可連接組成電池組，也可配合其他模塊完成項目，引腳2mm端子引出。
15.三相交流發電機模塊 1塊
通過轉動三相發電機電機，輸出電壓信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。
16.降壓模塊 1塊
接入高電壓信號轉化成低電壓信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。
17.整流濾波模塊 1塊
安裝有三相整流電路及單相整流電路，配合三相交流發電機模塊模塊可對其電壓進行整流濾波輸出，元件引腳2mm端子引出。
18.車門窗升降電路模塊 1塊
安裝車窗玻璃升降開關，配合電機模塊可模擬車窗玻璃的升降實驗項目，引腳2mm端子引出。
19.空調電子扇模塊 1塊
提供PWM功放電路，MOSFET，風扇等
五、實訓內容
1.汽車電工電子實驗箱認識實驗
2.電阻的認知及串并聯電路（歐姆定律）
3.可變電阻/電位計的認知與測量
4.二極管，三極管認知與測量
5.熔斷器（保險裝置）的認知與測量
6.開關裝置的認知與測量
7.汽車單/雙燈絲燈泡的認知
8.汽車?yán)^電器模塊的認知與測量
9.喇叭模塊認知與測量
10.測速傳感器的認知與應用
11.18650電池模塊
12.三相交流發電機及整流濾波電路
13.直流降壓電路
14.車門窗升降電路
15.PWM電機調速控制（MOSFET）
