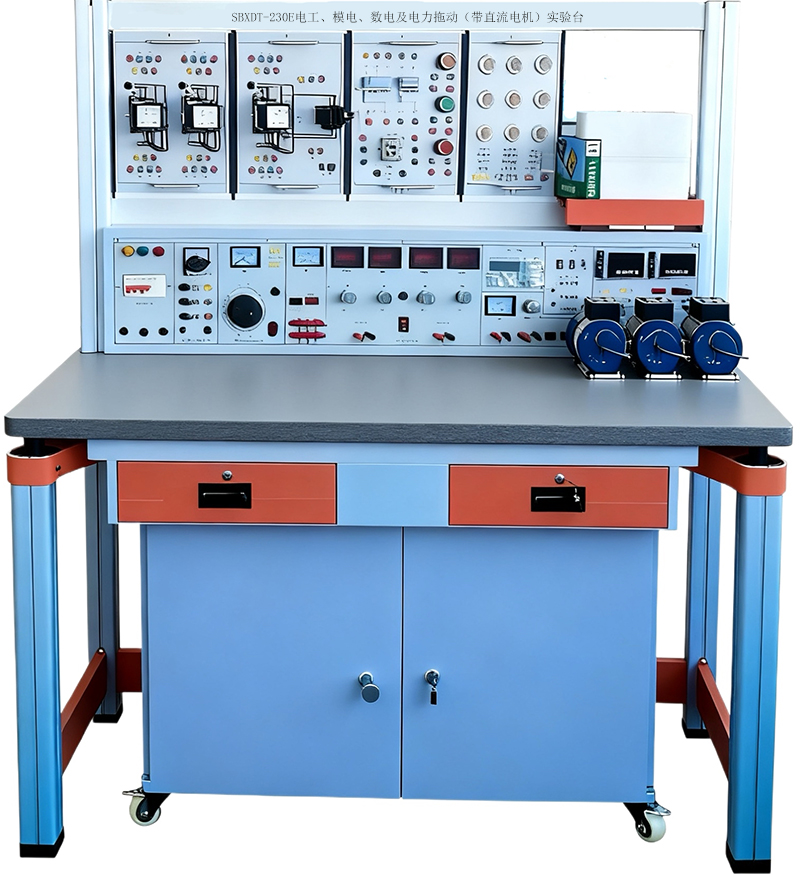

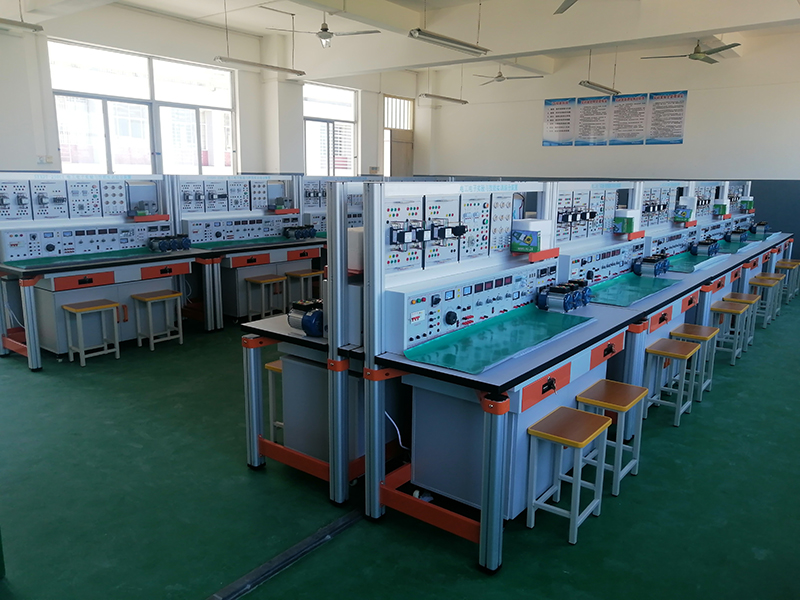

SBXDT-230E電工、模電、數電及電力拖動（帶直流電機）實驗臺
一、產品的特點：
電工、模電、數電及電力拖動（帶直流電機）實驗臺、高級電工、模電、數電及電力拖動（帶直流電機）實驗室設備作為電子工程與自動化專業教育與科研的重要平臺，其建設與利用對于提升教學質量、培養創新型人才具有重要意義。通過精心設計的實驗項目、先進的實驗設備及科學的教學方法，實驗室不僅為學生提供了探索科學奧秘的舞臺，更為他們將來投身于科技創新與工業發展奠定了堅實的基礎。隨著技術的不斷進步，實驗室也將持續升級，以適應未來科技發展的需求，為社會輸送更多高素質的專業人才。
電工模電數電電拖（帶直流電機）實驗臺具有較完善的安全保護措施，較齊全的功能（詳見實驗臺結構簡介）。實驗桌中央配有通用九孔萬能插件板，九孔萬能插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔萬能插件板內部?jī)?nèi)嵌126組銅質九孔一體成型嵌件。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路，元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊儲存柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
二、適用范圍:
適用于高等院校及要求較高的中專、技校、職業院校，可完成電工學、電工原理、電路分析、模電、數電等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。
三、實驗臺主要技術指標：
1、工作電源：三相五線 AC 380V±10% 50Hz
2、溫度：－10～40℃；環境濕度：≤90%（25℃）
3、外形尺寸：長×寬×高=1600×700×1500㎜
4、整機功耗：≤1.0KW
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
四、裝置結構
裝置由電源控制箱、實驗桌（裝有九孔萬能插件板）、電氣控制實驗掛箱，實驗掛箱支架、移動矮柜、示波器架、透明創新實驗?zāi)K（盒）、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構；電氣控制實驗掛箱與各實驗?zāi)K可根據實驗需求自由組合實驗。
（一）電源控制箱結構與功能:實訓主機箱箱體采用鐵質雙層亞光密紋噴塑結構，鋁質面板。左邊是安全控制、交直流電源、信號源、測量電表等；主機箱控制面板右邊配有多組外部?jī)x器交流工作電源插座。
1.電源及參數：
1.1.輸入電源:三相四線電源，輸入時指示燈亮
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:單、三相交流電源，提供三相380V交流電源，及0～240V單相可調電源(配有一臺0.5KVA的單相自耦調壓器），配有1只指針式交流電壓表，指示調壓器輸出電壓。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組：直流電機調速與工作電源模塊：提供0～220V/2A直流電源和直流電機調速（Ra、Rf）組件。
D組:低壓直流穩壓電源，電壓±5V，±12V。
E組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
F組:單相交流市電輸出，供用戶自備設備使用。
G組：日光燈組件：電源控制箱底部己安裝一套日光燈組件，實驗方便、安全，使用方便。
H組：日光燈管接口。
2.功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
正弦波輸出幅度 | ≥10V |
輸出阻抗 | 50Ω |
失真度 | <1%（0.1HZ-- 1KHz） |
頻率范圍 | 0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率 |
輸出幅度 | 電位器調節，正弦波輸出具有20db,40db衰減 |
方波占空比 | 可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。 |
頻率計最高測量范圍 | 100MHz，自動換檔 |
3.單次脈沖:每次可輸出一對正負脈沖。
4.音頻功率放大器：輸入音頻 電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
5.外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
6.外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。
7.功率、功率因數表1只：功率測量精度0.5級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。六位數碼顯示有功功率、無功功率、總功率、功率因數、電壓、電流、負載類型，負載類型：L、R、C。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
（二）實驗桌結構：實驗桌規格為1600（長）*700（寬）*1500（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌一桌兩座，實驗桌中央配有通用九孔萬能插件板(尺寸：35×90cm )，九孔萬能插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔萬能插件板內部?jī)?nèi)嵌126組銅質九孔一體成型嵌件（共有1134孔）。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路；元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用底板與桌面（如需在桌上放置電動機、焊接等）。
實驗桌后面二支桌腳向上延伸，配上特制拉模成型的二根鋁型材，組成電氣實驗掛箱支架。支架與
電氣控制實驗掛箱配套，上下方便，左右移位自如。
（三）透明元件模塊：元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。
（四）組成電氣實驗掛箱：鋁質面板，后蓋由拉模成型鋁型材與注塑成型塑料件構成，電氣元件接線點都已引到安全插座，實驗接線方便安全、快捷。
1、電氣實驗掛箱一：交流接觸器2只
2、電氣實驗掛箱二：交流接觸器1只，熱繼電器1只
3、電氣實驗掛箱三：時間繼電器1只，按鈕紅、黃、綠各1只
4、電氣實驗掛箱四：行程開關4只，交流接觸器1只，按鈕1只，電阻（510Ω/25W）2只
5、燈座負載掛箱：9只燈座及相應控制開關，燈泡用戶自備
（五）三相交電機2臺：380V/180W，鋁質外殼。
（六）直流電機1臺：220V 50W
（七）學生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
4．防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色。
五、實驗項目：
（一）電工實驗
1．電工測量?jī)x表的使用
2．常用元件的識別與檢測
3．線性元件與非線性元件的伏安特性
4．電源的外特性
5．電位值、電壓值的測定
6．電流表和電壓表的擴程
7．基爾霍夫定律的驗證
8．驗證楞次定律
9．迭加原理與互易定理的驗證
10．戴維南定理與諾頓定理的驗證
11．電壓源與電流源的等效變換
12．受控源特性的研究
13．一階電路實驗
14．二階電路的過渡過程
15．研究LC元件在直流和交流電路中的特性
16．負載獲得最大功率的條件
17．交流電路參數的測量
18．正弦交流電略中RLC元件的特性
19．RL及RC串聯電路實驗
20．RLC串聯諧振電路
21．日光燈電路的連接及功率因數改善
22．三相負載的星三角接法
23．三相電路及功率的測量
24．R-C選頻網絡研究
25．二端口網絡研究
26．單相變壓器實驗
27．互感電路實驗
（二）模擬部分實驗：
1．二極管的正、反相特性
2．晶體三極管的輸入、輸出特性
3．晶體管共射極單管放大器
4．兩級阻容耦合放大電路
5．負反饋對放大器性能的影響
6．場效應管放大器
7．差動放大電路
8．運算放大器指標測試
9．集成運算放大器的基本應用 (多種模擬運算電路)
10．集成運算放大器非線性應用（多種波形發生器）
11．變壓器耦合推挽功率放大器
12．0TL功率放大器
13．集成功率放大器
14．單相橋式整流電路
15．串聯型晶體管直流穩壓電源(設計性實驗)
16．集成直流穩壓電源
17．單結晶體管特性
18．單結晶體管觸發電路
19．晶閘管簡單測試
20．晶閘管可控整流電路
利用上述20項實驗元器件還可完成下面實驗項目
l．電壓負反饋偏置電路
2．分壓式電流負反饋偏置電路
3．用二極管穩定工作點
4．共基極放大電路
5．共集電極放大電路
6．共源極基本放大電路
7．場效應管共漏極電路
8．場效應管共柵極電路
9．單管阻容放大電路
10．變壓器耦合放大電路
11．甲類功率放大電路
12．串聯電流負反饋電路
13．串聯電壓負反饋電路
14．并聯電壓負反饋電路
15．并聯電流負反饋電路
16．共基共射極放大電路
17．自舉射極輸出電路
18．NPN一PNP直接耦合放大電路
19．用負反饋消除自激振蕩
20．晶體管開關作用
21．變壓器反饋式振蕩電路
22．電容三點式振蕩電路
23．電感三點式振蕩電路
24．差動放大電路的基本形式
25．長尾式差動放大電路
26．雙電源長尾式差動放大電路
27．運放用作交流比例放大
28．反相輸入保護措施
29．同相輸入保護措施
30．電源極性錯接的保護
31．RC高通電路
32．利用三極管來保護器件
33．差動輸入運算電路
34．快速積分電路
35．模擬一階微分方程電路
36．模擬二階微分方程電路
37．基本對數運算電路
38．實用微分電路
39．反對數放大基本電路
40．簡單的過零比較電路
41．利用二級管作為上限檢測幅度選擇電路
42．下限幅度選擇電路
43．RC無源網絡的低通濾波電路
44．同相輸入一階低通濾波電路
45．反相輸入一階低通濾波電路
46．簡單的二階RC濾波電路
47．典型二階RC有源低通濾波電路
48．典型二階高通有源濾波電路
49．基本帶通濾波電路
50．典型帶通濾波電路
51．矩型波振蕩電路
52．寬度可調的矩形波發生器
53．幅頻可調的鋸齒波發生器
54．單相半波整流電路
55．單相全波整流電路
56．電容濾波電路
57．電容濾波帶電阻負載
58．RC濾波電路
59．基本LC濾波電路
60．二倍壓整流電路
61．三倍壓整流電路
62．基本穩壓電路
63．基本調整管穩壓電路
64．具有放大環節的穩壓電路
65．單相半波可控硅整流
66．電子調壓電路
67．電子催眠器一一趣味性實驗一
68．電子門鈴電路一一趣味性實驗二
69．電子報警電路一一趣味性實驗三
（三）數字部分實驗：
l．TTL集成邏輯門的參數測試
2．CM0S邏輯門的參數測試
3．TTL集成電極開路門與三態輸出門的應用
4．與、非、或、與非門電路實驗
5．半加器電路實驗
6．全加器電路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
10．T觸發器實驗
11．JK型觸發器轉換成D觸發器
12．D型觸發器轉換成JK觸發器
13．計數器實驗
14．MSI移位寄存器及其應用
15．譯碼器及其變換方式
16．MSI數據選擇器及邏輯設計
17．微分型單穩態電路
18．環形多諧振蕩器
19．利用門電路構成編碼器分配器、選擇器
20．組合電路的設計之一一一編碼轉換
21．組合電路的設計之二一一顯示電路
22．同步時序電路的設計
23．計算機時序電路的設計
24．集成定時器測試及應用
25．CM0S集成A/D、D/A轉換電路實驗
26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路
28．異步十進制減法計數器
29．異步十進制加法計數器
30．綜合能力培訓實驗一一電子秒表
（四）電力拖動實驗
1.三相異步電動機的使用與起動
2.三相電動機接觸器點動正轉控制線路
3.三相電動機具有自鎖的正轉控制線路
4.三相電動機具有過找保護的正轉控制線路
5.三相電動機接觸器聯鎖的正反轉控制線路
6.三相電動機按鈕聯鎖的正反轉控制線路
7.三相電動機按鈕接觸器復合聯鎖控制線路
8.三相電動機接觸器控制Y/△降壓起動
9.三相電動機時間繼電器控制Y/△降壓起動
10.工作臺自動往返控制線路
11.三相異步電動機反接制動控制電路
12.三相異步電動機多地控制
13.電動葫蘆電路維修控制線路
14.直流電機啟動
15.直流電機的調速
16.直流電機的反速
17.直流電機制動實驗
六、電工、模電、數電及電力拖動（帶直流電機）實驗臺配置清單（每臺）
（一）實驗元件 |
元件盒名稱 | 型 號 | 數 量 | 備 注 |
電阻創新透明元件盒 | 0.5Ω | 1 | 2W |
電阻創新透明元件盒 | 1Ω | 1 | 2W |
電阻創新透明元件盒 | 4Ω | 1 | 2W |
電阻創新透明元件盒 | 5.1Ω | 2 | 2W |
電阻創新透明元件盒 | 8Ω | 1 | 2W |
電阻創新透明元件盒 | 10Ω | 1 | 2W |
電阻創新透明元件盒 | 16Ω | 1 | 2W |
電阻創新透明元件盒 | 20Ω | 1 | 1W |
電阻創新透明元件盒 | 30Ω | 1 | 1W |
電阻創新透明元件盒 | 51Ω | 2 | 1W |
電阻創新透明元件盒 | 75Ω | 1 | 1W |
電阻創新透明元件盒 | 100Ω | 2 | 1/8W |
電阻創新透明元件盒 | 120Ω | 1 | 1/8W |
電阻創新透明元件盒 | 150Ω | 1 | 1/8W |
電阻創新透明元件盒 | 200Ω | 1 | 1/8W |
電阻創新透明元件盒 | 240Ω | 1 | 1/8W |
電阻創新透明元件盒 | 300Ω | 2 | 1/8W |
電阻創新透明元件盒 | 330Ω | 2 | 1/8W |
電阻創新透明元件盒 | 430Ω | 1 | 1/8W |
電阻創新透明元件盒 | 470Ω | 1 | 1/8W |
電阻創新透明元件盒 | 510Ω | 2 | 1/8W |
電阻創新透明元件盒 | 620Ω | 1 | 1/8W |
電阻創新透明元件盒 | 650Ω | 1 | 1/8W |
電阻創新透明元件盒 | 680Ω | 2 | 1/8W |
電阻創新透明元件盒 | 820Ω | 1 | 1/8W |
電阻創新透明元件盒 | 1K | 2 | 1/8W |
電阻創新透明元件盒 | 1.5K | 1 | 1/8W |
電阻創新透明元件盒 | 2K | 2 | 1/8W |
電阻創新透明元件盒 | 2.4K | 2 | 1/8W |
電阻創新透明元件盒 | 2.7K | 1 | 1/8W |
電阻創新透明元件盒 | 3K | 2 | 1/8W |
電阻創新透明元件盒 | 3.3K | 1 | 1/8W |
電阻創新透明元件盒 | 3.9K | 1 | 1/8W |
電阻創新透明元件盒 | 4.3K | 1 | 1/8W |
電阻創新透明元件盒 | 4.7K | 2 | 1/8W |
電阻創新透明元件盒 | 5.1K | 3 | 1/8W |
電阻創新透明元件盒 | 6.8K | 2 | 1/8W |
電阻創新透明元件盒 | 7.5K | 1 | 1/8W |
電阻創新透明元件盒 | 9.1K | 1 | 1/8W |
電阻創新透明元件盒 | 10K | 5 | 1/8W |
電阻創新透明元件盒 | 13K | 2 | 1/8W |
電阻創新透明元件盒 | 15K | 1 | 1/8W |
電阻創新透明元件盒 | 20K | 2 | 1/8W |
電阻創新透明元件盒 | 30K | 1 | 1/8W |
電阻創新透明元件盒 | 36K | 1 | /8W |
電阻創新透明元件盒 | 39K | 2 | 1/8W |
電阻創新透明元件盒 | 47K | 1 | 1/8W |
電阻創新透明元件盒 | 51K | 1 | 1/8W |
電阻創新透明元件盒 | 68K | 1 | 1/8W |
電阻創新透明元件盒 | 100K | 2 | 1/8W |
電阻創新透明元件盒 | 150K | 1 | 1/8W |
電阻創新透明元件盒 | 200K | 2 | 1/8W |
電阻創新透明元件盒 | 300K | 1 | 1/8W |
電阻創新透明元件盒 | 470K | 1 | 1/8W |
電阻創新透明元件盒 | 510K | 1 | 1/8W |
電阻創新透明元件盒 | 1M | 1 | 1/8W |
電位器透明元件盒 | 470Ω | 1 | 1/2W |
電位器透明元件盒 | 1K | 2 | 1/2W |
電位器透明元件盒 | 4.7K | 1 | 1/2W |
電位器透明元件盒 | 10K | 1 | 1/2W |
電位器透明元件盒 | 47K | 1 | 1/2W |
電位器透明元件盒 | 100K | 1 | 1/2W |
電位器透明元件盒 | 470K | 2 | 1/2W |
電位器透明元件盒 | 1M | 1 | 1/2W |
電解電容透明元件盒 | 0.1uF | 1 | 16V |
電解電容透明元件盒 | 4.7uF | 1 | 16V |
電解電容透明元件盒 | 10uF | 3 | 16V |
電解電容透明元件盒 | 33uF | 1 | 16V |
電解電容透明元件盒 | 47uF | 2 | 25V |
電解電容透明元件盒 | 100uF | 3 | 35V |
電解電容透明元件盒 | 220uF | 1 | 35V |
電解電容透明元件盒 | 470uF | 1 | 35V |
瓷片電容透明元件盒 | 300P | 1 | 63V |
瓷片電容透明元件盒 | 1000P | 2 | 63V |
瓷片電容透明元件盒 | 4700P | 1 | 63V |
瓷片電容透明元件盒 | 0.01uF | 3 | 63V |
瓷片電容透明元件盒 | 0.1uF | 2 | 63V |
瓷片電容透明元件盒 | 0.47uF | 1 | 63V |
瓷片電容透明元件盒 | 1uF | 1 | 250V |
瓷片電容透明元件盒 | 2uF | 1 | 250V |
音頻輸入變壓器透明元件盒 |
| 1 |
|
音頻輸出變壓器透明元件盒 |
| 1 |
|
變壓器元件盒 | 220/6V.6V.24V | 1 | 8W |
電感透明元件盒 | 8Ω | 1 |
|
電感透明元件盒 | 390UH | 1 |
|
二極管透明元件盒 | 4007 | 4 |
|
二極管透明元件盒 | 2AP9 | 1 |
|
發光二極管透明元件盒 |
| 2 |
|
穩壓二極管透明元件盒 | 2CW54 | 2 |
|
穩壓二極管透明元件盒 | 2CW76 | 1 |
|
光敏二極管透明元件盒 |
| 1 |
|
晶振透明元件盒 | 10M | 1 |
|
場效應管透明元件盒 | 3DJ6 | 1 |
|
單結管透明元件盒 | BT33 | 1 |
|
晶閘管透明元件盒 | KP1 | 1 |
|
三極管透明元件盒 | 3DG6 | 2 |
|
三極管透明元件盒 | 3DG12 | 2 |
|
三極管透明元件盒 | 3AX31 | 1 |
|
三極管透明元件盒 | 3DA1 | 1 |
|
三端穩壓透明元件盒 | 7805 | 1 |
|
指示燈(信號燈)透明元件盒 |
| 1 | 12V |
開關透明元件盒 |
| 4 |
|
喇叭透明元件盒 | 8Ω/0.2W | 1 |
|
繼電器透明元件盒 | 6V | 1 |
|
鎮流器元件盒 | 8W | 1 |
|
日光燈管 | 8W | 1 |
|
日光燈座元件盒 |
| 2 |
|
起動器元件盒 |
| 1 |
|
條 形 磁 鐵 |
| 1 |
|
原副線圈元件盒 |
| 1 |
|
電流測量插座元件盒 |
| 3 |
|
直流電表元件盒 | ±100uA | 1 |
|
直流電表元件盒 | 1000uA | 1 |
|
直流電表元件盒 | 5mA | 1 |
|
電平開關和邏輯電平指示元件盒 |
| 2 | 16位 |
七段譯碼器 | 3組七段譯碼器及對應譯碼顯示數碼管 | 1 |
|
集成座元件盒 | 14腳 | 4 |
|
集成座元件盒 | 16腳 | 2 |
|
集成座元件盒 | 20腳 | 1 |
|
集成座元件盒 | 28腳 | 1 |
|
集成運放 | UA741 | 2 |
|
定時器 | NE555 | 1 |
|
功率放大 器 | LA4101 | 1 |
|
數模轉換器 | DAC0832 | 1 |
|
模數轉換器 | ADC0809 | 1 |
|
TTL與非門 | 74LS00 | 1 |
|
TTL集電極開路與非門 | 74LS03 | 1 |
|
TTL非 門 | 74LS04 | 1 |
|
TTL與 門 | 74LS08 | 1 |
|
TTL三輸入與門 | 74LS11 | 2 |
|
TTL四輸入與非門 | 74LS20 | 1 |
|
TTL或 門 | 74LS32 | 1 |
|
TTL觸發器 | 74LS74 | 2 |
|
TTL異或門 | 74LS86 | 1 |
|
JK觸發器 | 74LS112 | 1 |
|
緩 沖 器 | 74LS125 | 1 |
|
譯 碼 器 | 74LS138 | 2 |
|
數據選擇器 | 74LS153 | 1 |
|
計 數 器 | 74LS160 | 2 |
|
計 數 器 | 74LS161 | 1 |
|
D觸發器 | 74LS175 | 1 |
|
加減計數器 | 74LS192 | 2 |
|
移位寄存器 | 74LS194 | 1 |
|
計 數 器 | 74LS196 | 3 |
|
CMOS與非門 | CD4011 | 1 |
|
（二）電氣掛箱及電機 |
燈座負載掛箱 | 9只燈座及相應控制開關 | 1 | 燈泡用戶自備 |
電氣實驗掛箱一 | 交流接觸器2只 | 1 |
|
電氣實驗掛箱二 | 交流接觸器1只、熱繼電器1只 | 1 |
|
電氣實驗掛箱三 | 時間繼電器1只，按鈕紅、黃、綠 | 1 |
|
電氣實驗掛箱四 | 行程開關4只，交流接觸器1只，按鈕1只，電阻（510Ω/25W）2只 | 1 |
|
直流電機調速與工作電源掛箱 | 提供0～220V/2A直流電源和直流電機調速（Ra、Rf）組件 | 1 |
|
電 動 機 | Y/△接380V 180W | 2 | 其中一臺配離心開關 |
直流電機 | 220V 50W | 1 |
|
（三）工具及連接線 |
尖 嘴 鉗 |
| 1 |
|
螺 絲 刀 | -+各一 | 2 |
|
剝 線 鉗 |
| 1 |
|
連 接 線 | 電工電子香蕉插頭線 | 25 |
|
電氣控制安全疊插式 | 25 |
電流測量插頭線 | 1 |
（四）實驗臺 |
主機箱 |
| 1臺 |
|
實驗桌 | 含電氣實訓屏 | 1張 |
|
示波器架 |
| 1個 |
|
儲存柜 |
| 1個 |
|
學生凳 |
| 2張 |
|
防 腐 皮 |
| 1塊 |
|
